Membuat PCB sendiri

teman-teman kemaren saya coba searching di internet tentang PCB nah kebetulah ada ilmu yang menarik ni tentang pembuatan PCB sumber :http://www.finsdesign.com/pcb_mmake_i.php

Project ini akan menjelaskan bagaimana cara untuk membuat PCB sendiri dirumah.
yang anda butuhkan adalah beberapa alat dan waktu untuk eksperimen.
Kita bisa membuat PCB dengan biaya yang murah, berikut langkahnya :

• Software tools : Schematic dan PCB lay out program
• Siapkan PCB
• Cetak gambar ke PCB, ada beberapa cara :
  1. UV photoresist laminate
  2. Sablon
  3. Toner transfer paper
  4. Cetak langsung ke PCB

• Etching
• Drilling
• Silver Coated

PERHATIAN !!

Mohon di perhatikan bahwa membuat PCB menggunakan beberapa bahan kimia yang berpotensi berbahaya, Ini adalah tanggung jawab anda sendiri jika anda memakainya. jika anda tidak ingin mengambil resiko, jangan mencoba untuk memakai bahan kimia ini.

Di sarankan untuk memakai alat bantu keamanan seperti kacamata goggles, baju yang tebal, dan sarung tangan waktu anda memakai bahan kimia.
Di beberapa negara beberapa alat dan bahan kimia tertentu sangat di larang, karena bahan tersebut memungkinkan menghasilkan limbah yang sulit di daur ulang dan dapat merusak lingkungan.
Ini adalah tanggung jawab anda pribadi untuk mematuhi larangan tersebut,
Beberapa persyaratan dan peralatan keamanan harus di patuhi dalam project ini.

Saya ingin memberikan beberapa contoh yang harus di ingat : NaOH (caustic soda) dan ferric Chloride sangat berbahaya dan tidak sehat, jangan sampai udara nya terhirup oleh anda.
Caustic soda bisa menghancurkan kain, kulit dan tissue, dan Ferric Chloride dapat membuat logam berubah warna menjadi kuning secara permanen.
Jangan memakai NaOH dan ferric chloride dengan logam, terutama alumunium.
Ferric Chloride bisa melarutkan stainless steel.
Cari tahu dan lakukan persiapan sebelum anda mendapatkan kecelakaan kerja yang tidak di harapkan.
Tandai botol botol berbahan kimia supaya tidak keliru, dan jauhkan dari anak anak. Gunakan botol berbahan plastik yang tebal, supaya aman bila kena panas.

Jangan taruh bahan kimia di tempat yang panas seperti di mobil atau di bagian rumah yang terkena sinar matahari langsung.
Perlu di ingat Sinar ultraviolet dari matahari dapat mengaktifkan UV sensitive resin lapisan PCB, dan itu tidak sehat untuk kita.

Tatap mata langsung dengan sinar ultra violet dapat menyebabkan katarak.
Debu yang di hasilkan dari pemotongan dan proses bor PCB tidak sehat untuk pernafasan dan mata kita, dan dapat menyebabkan penyakit paru paru.

---

Software Tools : Schematic dan PCB Lay out program

Pertama tama untuk mendesign PCB lay out kita membutuhkan software bantu seperti : Protel, Orcad, PCB designer, eagle, CAM350 , Express PCB atau yang lain.
Saya lebih suka menggunakan protel untuk mendesign rangkaian elektronika.
Langkah pertama, kita membuat Gambar Schematic dengan protel.

Untuk dapat mengkonversi ke bentuk PCB, kita harus create netlist dahulu.
Cek netlist report untuk meyakinkan semua sudah benar.
buka netlist dari protel pada program PCB layout, kemudian kita akan melakukan routing jalur/tracks.
Ada 2 macam routing, manual dan automatic.
Saya lebih suka menggunakan Manual route, karena saya bisa mendesign sesuai dengan selera saya dengan optimal. Jika anda menggunakan auto route, kemungkinan gambar yang di hasilkan bisa menjadi 2 layer dan itu tidak optimal.

Gambar di atas adalah gambar untuk top layer, karena ada komponen SMD yang di pakai.

Siapkan PCB

Siapkan PCB, gosok dengan scotchbrite atau "artificial steel wool" yang biasa di pakai untuk menggosok piring di dapur, karena scotchbrite bisa menghilangkan oksidasi dan goresan, sehingga lapisan tembaga nya terlihat bagus dan berkilau.

Jangan di gosok menggunakan kertas pasir atau ampelas
Yakinkan bahwa PCB dalam kondisi bersih sebelum kita lanjut kan ke proses berikutnya.

Cetak layout ke papan PCB

Untuk mencetak layout ke papan PCB ada beberapa cara :

1. UV Photoresist laminate

Cetak lay out ke transparant plastik film dengan laser printer.
Area yang gelap akan menjadi area tembaga, dan yang transparant akan hilang / kosong.
Dengan cara ini bagian yang gelap tidak akan ada cahaya UV yang bisa tembus.
Dalam pemasangan negative film ini harus benar benar akurat, karena bila goyang sedikit, hasilnya akan kabur.

Exposure

Persiapkan Lampu UV, dan panaskan dulu kurang lebih 2 menit sebelum memulai exposure / pencahayaan.
Siapkan papan PCB yang bersih dan buat lapisan postive resist dengan menyemprotkan positiv 20.

Optional positiv resist :

1. Ada PCB yang terbuat dari bahan spesial, yang sudah ada lapisan photo-positive pada tembaga nya, bila anda menggunakan pcb ini anda tidak perlu menggunakan positive resist lagi.
2. Ada transparant film yang sudah mengandung positive photoresist, anda bisa melihatnya di site ini.

Sekarang letakkan pcb di antara 2 kaca di bawah lampu UV.
Anda harus ber eksperimen dengan waktu yang di butuhkan , biasanya 3-4 menit menghasilkan hasil yang bagus. Jika terlalu lama di sinari, maka akan lebih banyak area yang hitam, sehingga hasilnya kurang sempurna .

Developer

Setelah 3-4 menit, matikan lampu UV dan ambil PCB, biarkan sampai dingin, karena suhu nya sangat panas (30-40 derajat celcius), dan jika di taruh langsung ke cairan developer, maka reaksi nya akan terlalu cepat, sehingga anda akan kehilangan sebagian gambar layout.

Setelah dingin, masukkan ke cairan developer.

Ketika anda membeli bubuk atau cairan NaOH, anda bisa melihat labelnya untuk cara penggunaan nya, harus di campur dengan air dengan perbandingan berapa banding berapa.
proses developer ini membutuhkan waktu kurang lebih 1-2 menit, lalu ambil PCB dan siram dengan air untuk menghilangkan sisa larutan NaOH.

Optional developer :

1. DP50 developer, 50 gram sachet di campur dengan 1 liter air, dapar menghasilkan cairan developer minimum 10 x 100x150mm PCB.
2. Bahan dasar Silicate , berbentuk cairan concentrate. Namanya sodium Metasilicate pentahydrate Na2SiO3*5H2O



2. Sablon

Cara ini sama dengan cara menyablon biasa, seperti di kain atau di kertas.
Bagian yang di sablon akan menjadi tembaga, dan bagian yang tidak di sablon akan hilang.
Cetak gambar layout ke transparant plastik film dengan laser printer, gambar harus di cetak mirror atau terbalik ( inverse ) .

Buat lapisan tipis dengan emulsion pada screen sablon, dan keringkan selama 10 menit.

Optional Screen emulsion :

1. Ulano 133 ( dasar minyak)
2. Photosol

Persiapkan :

• Kaca bening dan bersih
• Transparan negative film
• Screen Sablon ( T165 atau T180 )
• kain hitam
• busa / spon
• Kaca bening

Tumpuk bahan bahan tersebut dengan urutan seperti di atas, kemudian sinari langsung mengarah ke matahari.
Anda harus ber eksperimen untuk mendapatkan hasil yang bagus, karena lama nya penyinaran tergantung dengan cuaca.
Jika siang hari, dan langit cerah membutuhkan waktu sekitar 20-30 detik.
jika mendung, bisa membutuhkan waktu sekitar 1-2 menit.
jika terlalu lama menyinari maka hasilnya akan kurang bagus, karena akan banyak daerah hitam.

Setelah penyinaran, semprot screen dengan air, bagian gambar yang hitam akan menjadi solid, dan yang lain akan menjadi transparan.

Siapkan PCB yang bersih, rakel ( alat untuk menyapu tinta sablon )
dan tinta sablon.

Taruh papan sablon di atas PCB, lalu tuangkan tinta sablon secukupnya pada screen, dan mulai menyablon, dengan menyapu tinta menggunakan rakel.
Sekarang anda mempunyai pcb yang sudah terlapisi dengan tinta sablon dan siap untuk di etching.

3. Toner Transfer Paper

Toner Transfer adalah cara untuk mencetak gambar layout ke PCB dengan tekanan panas untuk mentransfer toner dari kertas ke board PCB.
Kunci dari cara ini adalah pada jenis kertasnya, ada juga yang menyebutnya dengan kertas press n peel sheet (PNP), tapi saya menganjurkan untuk mencoba coba kertas mana yang hasilnya lebih bagus.

1. Cetak gambar lay out ke kertas transfer paper, dengan gambar yg di mirror / inverse dengan setting toner paling gelap pada printer laser .
2. Potong kertas sesuai gambar lay out.




3. Panaskan setrika baju, jangan pakai setrika uap. dan setting ke temperature maksimum
4. Taruh PCB di permukaan yang datar, kemudian tekan dan tahan setrika di atas permukaan PCB beberapa detik.
   kemudian letakkan kertas transfer paper dengan gambar terbalik ke bawah menghadap PCB, kemudian mulai proses menyetrika, coba dengan arah memutar, atau hanya di tekan beberapa detik.
   Pastikan panasnya merata di permukaan PCB.



Ketika anda sudah yakin bahwa pemanasan ini sudah cukup, biarkan pcb dingin, kemudian coba untuk melepas kertas transfer paper, jika ada gambar yang belum menempel, proses pemanasan bisa di ulang kembali.
Proses ini butuh eksperimen, berapa lama pemanasan dengan kertas yang berbeda, sehingga menghasilkan hasil yang optimal.

4. Cetak langsung ke PCB

Cara ini di pakai dengan menggunakan printer yang bisa mencetak langsung ke material , atau dengan printer yang sudah di modifikasi.

Etching

Sekarang PCB siap untuk proses etching.
Beberapa bahan kimia untuk proses ecthing :

1. FeCl3 (Ferric Chloride)

   Perhatian bahan limbah ferric chloride :

   Untuk membuang limbah FeCL3 sebelum di buang ke tempat pembuangan, harus di perhatikan beberapa hal.
   Limbah FeCl3 SANGAT AMAT BERACUN !! .
   Untuk itu siapkan tong yang terbuat dari bahan plastik tebal sebagai tempat pembuangan sementara, kemudian endapkan limbah FeCl3 ke dalam tong tersebut, dan taruh beberapa barang berbahan logam seperti baut bekas, obeng yang sudah rusak, atau barang bekas logam lainnya, dan diamkan dalam beberapa hari atau minggu.
   Logam logam yang di masukkan tadi akan berkarat dan hancur menjadi bubuk, ini akan me-reduksi/ mengurangi racun dari sisa etching PCB, karena FeCL3 ini setelah tereduksi dengan logam akan menjadi FeCL2, dimana sedikit lebih aman dari pada FeCl3.
   Treatment terbaik setelah menjadi FeCl2 adalah di larutkan dengan soda (Na2CO3) atau detergent.
   Dan ini akan menjadi Fe(CO3) (insoluble rusty mud) dan NaCl (garam dapur ).
   Setelah di keringkan masukkan ke dalam kantong plastik, dan bisa di buang ke tong sampah.

2. Ammonium Persulphate
   Kelebihan dari ammonium persulphate ini adalah cairannya bening, sehingga proses etching bisa di lihat tanpa memindahkan board PCB.

3. Peroxide of hydrogen

Etching Board PCB ke dalam plastik tupperware , bagian yang tidak terlapisi akan hilang, dan bagian yang terlapisi akan tinggal.
Setelah itu bilas dengan air, kemudian gosok PCB dengan scotchbrite untuk membersihkan sisa residu tinta.

Drilling

Pakai bor duduk yang kecil yang bisa di gunakan untuk mata bor ukuran kecil , dengan diameter 5 - 0.3 milimeter.
Diamater bor yang sering di pakai :
Mata bor 0,8 mili untuk kaki IC
Mata bor 1 mili untuk pad yang lebih besar, header, atau yang lainnya
Mata bor 1,5 mili untuk relay, switch , dan yang lain
Mata bor 3 mili untuk spacer / tempat baut.

Silver Coated

Lapisan perak bisa untuk mengurangi / mereduksi tembaga dari oksidasi.
Anda dapat membuat lapisan ini dengan menggunakan AgNo3 ( Silver Nitrat ) + Potasium + air bersih.

Sekarang, PCB siap di pakai.

Seperti Apa Anda Mengukir Sejarah?

sebuah artikel dari teman saya untuk saya....

Edy, Seperti Apa Anda Mengukir Sejarah?
...
Dari:
Anne Ahira - Asian Brain <admin@asianbrain.com>
...


Untuk....
Edy Cahyono - Temanku yang baik hati!

Tidaklah penting berapa lama kita
hidup! Satu hari, atau seratus tahun...

Hal yang benar-benar penting adalah
APA yang kita telah kita lakukan
selama hidup kita, yang bermanfaat
bagi orang lain!

Anne Ahira
Asian Brain, CEO

http://www.AsianBrain.com/
INTERNET MARKETING CENTER

---------------------------
Main Article :
---------------------------

Seperti Apa Anda Mengukir Sejarah?

Ditulis oleh: Anne Ahira

"The difference between a successful
person and others is in a lack of will"
~ Vince Lombardi, Football Coach

Edy, kebanyakan manusia cukup puas
hanya dengan...

Lahir - Hidup - dan lalu meninggal.

Hingga akhirnya yang tertinggal hanya
tiga baris di batu nisannya :

Si X, lahir tanggal sekian, dan meninggal
tanggal sekian!

Inginkah Edy menjalani hidup apa
adanya seperti itu?

Seperti apa Edy mengukir sejarah?

Ada 3 hal yang bisa membedakan Edy
dengan kebanyakan orang dalam mengukir
sejarah, yaitu...

Kemauan, Keilmuan dan Kesempatan.

1. Kemauan

Kemauan menjadi kata kunci yang paling
penting dalam menentukan sejarah hidup
Edy.

Edy mau menjadi apa? Seperti apa? dan
di mana? Tentunya hanya Edy yang
paling mengetahuinya!

Cobalah catat semuanya. Baik itu
melalui memori, diary, atau melalui
selembar kertas sekali pun! Edy pasti
punya kemauan!

Jangan pernah katakan Edy tidak punya
kemauan. Hidup itu terlalu pendek untuk
disia-siakan.

2. Keilmuan

Percaya, segala sesuatu itu pasti ada
ilmunya! Jika Edy punya kemauan dan
memiliki ilmunya, maka segala usaha
akan tercapai dengan lebih baik.

Itu sebabnya Edy harus mau belajar
dan belajar. Edy bisa belajar dimana
saja, kapan saja, dan dengan siapa
saja.

Ingat, tidak pernah ada kata terlambat
untuk belajar, mengenal, memahami, dan
mengamalkan sesuatu hal yang bermanfaat
bagi kehidupan Edy, begitu juga bagi
orang lain.

Dan satu lagi....

3. Kesempatan

Jika kemauan ada, keilmuan ada, maka
tinggal kesempatanlah yang memutuskan
apakah Edy bisa mengukir sejarah
dengan baik atau tidak.

Kesempatan ini bisa datang dari mana
saja, tergantung kecekatan Edy dalam
memanfaatkan setiap peluang yang ada.

Kita tahu, seringkali kesempatan itu
hadir, tapi kita tidak mampu
memanfaatkannya dengan benar, karena
keilmuannya kurang, meski keinginan
kita itu sebenarnya sudah besar.

Jika ini terjadi, tidak jarang orang
menyesal dan kadang menjadi berfikir
bahwa nasib selalu tidak berpihak
padanya.

Sebenarnya tidak demikian Edy! Dia
hanya tidak tahu bagaimana cara
menyatukan 3K! Yaitu...

Kemauan, Keilmuan dan Kesempatan!

Nah, sekarang Edy tahu, apa yang
harus dilakukan untuk bisa mengukir
sejarah dengan baik dalam hidup Edy!

Padukan antara kemauan, keilmuan dan
kesempatan. Jika kemauan sudah ada,
keilmuan sudah ada, maka kesempatan itu
sebenarnya bisa dicari dan diupayakan!

Dan percaya... ketika ketiga unsur ini
berpadu dalam hidup Edy, maka sejarah
kebesaran tentang Edy telah dimulai. :-)

Selamat mencoba!


************** RESOURCE BOX ********************

Anne Ahira adalah PENDIRI Asian Brain Internet Marketing Center,
Asian Brain adalah pusat pendidikan Internet Marketing PERTAMA
dan Terbaik di Indonesia.

Murid Anne Ahira kini telah mencapai RIBUAN. Tersebar dari
Sabang sampai Merauke! Keberhasilan Anne Ahira di dunia
Internet Marketing telah banyak dipublikasikan oleh media masa.
Kunjungi situsnya sekarang juga: http://www.AsianBrain.com/

********************************************************


-------------------------------------------
PT. Asian Brain Internet Marketing Center
Jl. Bojong Sereh No. 668 Bandung 40376
Jawa Barat - INDONESIA

Tlp. (022) 5944-999, 5945-999, 5946-999
Fax (022) 5947-999
SMS: 081.320.6888.98

Sepuluh (10) Kepribadian Orang Sukses oleh Charly Buchari

Suatu kesuksesan memiliki banyak definisi dan variasi tolok ukur. Beberapa dari kita meyakini, bahwa kesuksesan berarti mencapai posisi tertinggi di kantor, variasi lainnya bermakna memiliki kecukupan finansial tertentu. Ada sebagian lagi mewujudkan kesuksesan sebagai sebuah predikat penghargaan dari kolega dan khalayak atas prestasinya. Dari bermacam definisi dan tolok ukur itu, satu hal yang dapat disimpulkan bahwa kesuksesan merupakan pencapaian impian melalui sebuah proses terstruktur dan terencana. Contohnya, si A mendefinisikan sukses jika dia mampu mencapai manajer pemasaran di tempat kerjanya. Usaha untuk “memuluskan” kesuksesan tersebut, A memutuskan untuk belajar kembali di institusi pendidikan S2 dan mengikuti beberapa seminar pemasaran. Tentu saja, banyak hal yang perlu dipersiapkan, baik itu material dan sikap pribadinya. Bentuk material berupa dana dan waktu merupakan hal yang pasti harus dipersiapkan, lalu perlu juga ditunjang dengan sikap pribadi dalam menyikapi proses pencapaian kesuksesan itu sendiri.

Merujuk kepada Jennie S. Bev yaitu seorang konsultan, entrepreneur, penulis dan edukator bertempat tinggal di San Francisco Bay Area dan merupakan seorang Indonesia yang “sukses” berkompetisi pada iklim “ketat” Amerika. Beliau mengedepankan 10 unsur kepribadian seorang sukses (baik dari segi keuangan dan prestasi) yang berdasarkan pada komunikasi dan pergaulannya dengan para billionaire dan beberapa pengusaha sukses. Sepuluh sikap itu adalah sebagai berikut:

Satu, keberanian untuk berinisiatif.
Kekuatan yang sebenarnya tidak lagi menjadi rahasia atas kesuksesan orang-orang terknenal yaitu mereka selalu punya ide-ide cemerlang! Seorang Donald Trump yang “mendunia” karena superioritasnya di bidang Real Estate awalnya berproses dari status bangkrut dan akhirnya berpredikat Raja Real Estate, adalah contoh dari seorang yang jenius dan berani berinisiatif. Kita tentu mengenal serial TV The Apprentice, kontes Miss Universe, Online University bernama TrumpUniversity.com, bahkan di negara asalnya boneka Donald adalah sebuah icon dan produk laris selain buku-buku bestseller-nya. Dan inisiatif adalah kekayaan semua orang, tinggal orang itu mau atau tidak untuk berinisiatif mengemukakan ide-idenya.

Dua, tepat waktu.
Sebuah hal yang pasti untuk semua orang di dunia ini tanpa terkecuali adalah bahwa kita memiliki jumlah waktu yang sama yaitu 24 jam sehari. Seorang yang menepati janji dan tepat waktu menunjukkan bahwa dia adalah seorang yang memiliki kemampuan mengatur/manage sesuatu yang paling terbatas tersebut. Kemampuan untuk hadir sesuai janji adalah kunci dari semua keberhasilan, terutama keberhasilan berbisnis dan berinteraksi. Memberikan perhatian lebih terhadap waktu merupakan pencerminan dari respek terhadap diri sendiri dan kolega dan mitra kita.

Tiga, senang melayani dan memberi.
Sebuah rumus sukses dari banyak orang sukses adalah mampu memimpin, namun sebuah additional attribute dari sikap kepemimpinan adalah kebiasaan melayani dan memberi. The more you give to others, the more respect you get in return. Dan, keikhlasan adalah kunci untuk sifat ini. Kebaikan lain akan terus mengalir tanpa henti saat kita mampu memberi dan melayani dengan ikhlas. Ini mungkin bisa dibilang sebagai bonus saja! Tetapi, setidaknnya dengan memberi dan melayani berarti menunjukkan kepada teman, kolega serta rekan kita betapa suksesnya diri kita sehingga membuat orang lebih yakin bermitra dan bergaul dengan diri kita.

Empat, membuka diri terlebih dahulu.
Barangkali kita pernah bertemu orang yang selalu mau tahu tentang hal pribadi orang lain namun dia terus menutup diri agar jati dirinya tidak terbuka. Mereka biasanya hidup dalam ketakutan dan kecurigaan, dan selalu berprasangka buruk kepada siapa saja yang dijumpainya. Sikap ini adalah unsur yang tidak dimiliki banyak orang sukses. Rasa percaya dan kebesaran hati untuk membuka diri terhadap lawan bicara merupakan cermin bahwa kita nyaman dengan diri sendiri, lantas tidak ada yang perlu ditutupi, itulah yang dicari oleh para partner sejati dan sebagian besar dari kita akan setuju bahwa tidak banyak orang yang mau bekerja sama dengan orang yang misterius, betul kan?

Lima, senang bekerja sama dan membina hubungan baik.
Kemampuan bekerja sama dalam tim adalah salah satu kunci keberhasilan utama. Kembali kita mengambil contoh Donald Trump. Dalam serial TV The Apprentice, Trump memiliki tim yang loyal dan menjadi perpanjangan tangan dirinya dalam menemukan para calon “orang kepercayaan” yang baru. Pada akhirnya, Trump akan memiliki sebuah tim yang sangat loyal dan bervisi sama dengan menciptakan jaringan kerja yang baik, sehingga jalan menuju sukses itu semakin terbuka lebar.

Enam, senang mempelajari hal-hal baru.
Ciputra dan Aburizal Bakrie adalah seorang yang bisa dikatakan sebagai orang sukses dalam bidangnya yaitu commerce. Tapi saat mereka mendirikan universitas, apakah mereka beralih sebagai seorang pendidik? Atau mereka sendiri sebenarnya adalah profesor? Jelas tidak, mereka tetap seorang entrepreneur, namun dengan kegemarannya mencari hal-hal baru serta langsung menerapkannya, maka dunia bisnis semakin terbuka luas baginya. Dunia bisnis ibarat sebagai tempat bermain yang laus dan tidak terbatas. Jadi senang belajar dan mencari hal baru adalah sebuah sikap kesuksesan.

Tujuh, jarang mengeluh, profesionalisme adalah yang paling utama.
Lance Armstrong pernah berkata, “There are two kinds of days: good days and great days.” Hanya ada dua macam hari: hari yang baik dan hari yang sangat baik. Adalah baik jika kita tidak pernah mengeluh, walaupun suatu hari mungkin kita akan jatuh dan gagal. Mengapa? Karena setiap kali gagal, itu adalah kesempatan bagi diri kita untuk belajar mengatasi kegagalan itu sendiri sehingga tidak terulang lagi di kemudian hari. Hari di mana kita gagal tetap sebagai a good day (hari yang baik).

Delapan, berani menanggung resiko.
Jelas, tanpa ini tidak ada kesempatan sama sekali untuk menuju sukses. Sebenarnya setiap hari kita menanggung resiko, walaupun tidak disadari penuh. Resiko hanyalah akan berakibat dua macam: be a good or a great day. Jadi, jadi tidak perlu dikhawatirkan lagi bukan? Kegagalan pun hanyalah kesempatan belajar untuk tidak mengulangi hal yang sama di kemudian hari dan tentunya ambang kepada kesuksesan akan lebih dekat.

Sembilan, tidak menunjukkan kekhawatiran (berpikir positif setiap saat).
Berpikir positif adalah environment atau default state di mana keseluruhan eksistensi kita berada. Jika kita gunakan pikiran negatif sebagai default state, maka semua perbuatan kita akan berdasarkan ini (kekhawatiran atau cemas). Dengan pikiran positif, maka perbuatan kita akan didasarkan oleh getaran positif, sehingga hal positif akan semakin besar kemungkinannya. Semakin positif kita menyikapi hambatan, semakin besar kesempatan kita menemukan penyelesaian atas hambatan tersebut.

Sepuluh, “comfortable in their own skin” Menutup-nutupi sesuatu maupun supaya tampak “lebih” dari lawan bicaranya.
Pernah bertemu dengan orang sukses yang rendah diri alias tidak nyaman dengan diri mereka sendiri? Tidak ada tentunya. Kenyamanan menjadi diri sendiri tidak perlu ditutup-tutupi supaya lawan bicara tidak tersinggung karena setiap orang mempunyai tempat tersendiri di dunia yang tidak bisa digantikan oleh orang lain. Saya adalah saya, mereka adalah mereka. Dengan menjadi diri saya sendiri, saya tidak akan mengusik keberadaan mereka. Jika mereka merasa tidak nyaman, itu bukan karena kepribadian saya, namun karena mindset yang berbeda dan kekurangmampuan mereka dalam mencapai kenyamanan dengan diri sendiri. Sikap dasar orang sukses tersebut di atas barangkali dapat menjadi cerminan dan memuluskan langkah kita untuk mencapai kesuksesan yang kita impikan, tinggal kita yang memutuskan. Siap untuk sukses? Sampai bertemu lagi di puncak gunung kesuksesan!

SENSOR (proximity/ sensor garis)

2.2  Sensor Proximity

Dalam dunia robotika, sensor proximity sering kali digunakan untuk mendeteksi ada atau tidaknya suatu garis pembimbing gerak robott atau yang lebih dikenal dengan istilah “line following” atau “line tracking”, juga biasa digunakan untuk mendeteksi adanya benda-benda penghalang seperti dinding atau benda-benda lainnya sehingga robot dapat menghindari tabrakan dengan benda-benda tersebut.

Prinsip Kerja

Salah satu kegunaan sensor proximity yang sering dijumpai dalam dunia robottika sebagai deteksi garis. Sensor ini dapat dibuat dari pasangan LED dan fototransistortrasonik 1 dan 2. Bila cahaya LED memantul pada garis dan diterima oleh basis fototransistor maka fototransistor menjadi (on) sehingga tegangan output (V_out) menjadi sama dengan V_ce saturasi atau mendekati 0 volt. Sebaliknya jika tidak terdapat pantulan, maka basis fototransistor tidak mendapat arus bias sehingga fototransistor menjadi cut-off (C-E open), dengan demikian nilai V_out sama dengan V_cc..

Gambar 1. Prinsip kerja proximity tanpa halangan

sinyal led atau infrared akan menyebar jika tak ada halangan. berbeda dengan jika diberi halangan seperti gambar 2 dibawah ini.

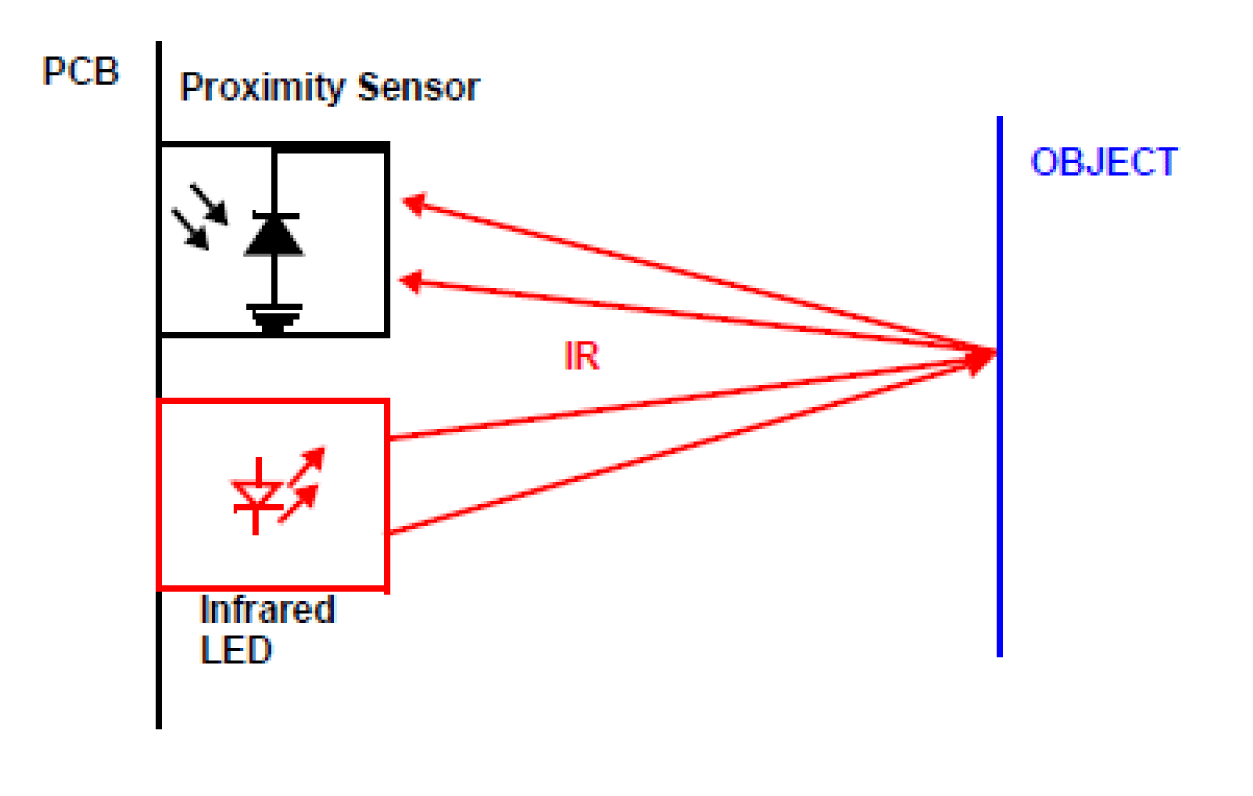

Gambar 2. Prinsip kerja proximity jika ada halangan

Saat ada halangan maka pacaran sinar cahaya dari LED atau Infrared akan memantul. berkas cahaya yang memantul tersebut akan tertangkap oleh proximity sensor. Banyaknya intesitas cahaya yang tertangkap akan menjadi acuan nilai untuk mengetahui warna line atau bidang pantulnya.

Gambar 3. Grafik perbandingan jarak(mm) terhadap outputnya(mV) berdasarkan warnanya

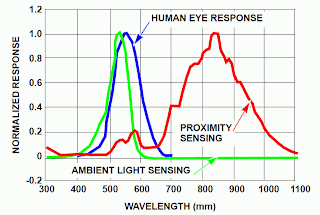

 Gambar 4. grafik perbandingan terhadap human eye response

Gambar 5. Rangkaian Proximity

Proximity untuk dapat di-interface-kan ke mikrokontroller, tegangan output harus selalu berada pada level 0 atau V_cc. Output pada rangkaian Gambar 5 masih memiliki kemungkinan tidak pada kondisi ideal bila intensitas pantulan cahaya LED pada garis lemah, misalnya karena perubahan warna atau lintasan yang kotor. Untuk mengatasi hal tersebut, ditambahkan rangkaian pembanding yang membandingkan output sensor dengan suatu tegangan threshold yang dapat diatur dengan memutar trimmer potensio (10K). Rangkaian lengkapnya pada Gambar 6.

Gambar 6. Schematic sensor Proximity.

LED pada output berguna sebagai indicator logika output sehingga kerja sensor mudah diamati. Untuk lebih dari satu sensor dapat dibuat rangkaian yang identik sesuai kebutuhan. Satu buah LM 339N berisi 4 pembanding yang dapat dipakai untuk 4 rangkaian sensor. Untuk kebutuhan jumlah sensor yang lebih besar, misalnya pada robot line tracer untuk keperluan KRI, rangkaian ini bisa digunakan sesuai kebutuhan.

Sifat Dari PhotoDioda :

- Jika terkena cahaya maka resistansi diodanya berkurang. Arus dan tegangan akan menuju ground.

- Jika tidak terkena cahaya maka resistansi diodanya meningkat. Arus dan Tegangan akan masuk ke kaki inverting (-).

Voutput = PORT
Berikut Rumus Comparator :

Voutput = (Vtrimpot – VphotoDioda )%90.Vcc

Misalkan :
Vtrimpot = 3 Volt
VphotoDioda= 3 Volt
Vcc = 5 Volt
maka :

Voutput = (3-3).%90.5
=(0) dari 4,5
=0V



- %90.vcc → untuk menentukan jarak output tegangan yang keluar dari komparator. Bila dilihat dari contoh diatas maka jarak output tegangan yang keluar antara 0-4,5.
- 0V → tegangan Output yang keluar dari comparator.

SENSOR (PING PARALAX)

2.2  Sensor Ultrasonic

Sensor ultrasonic PING)) buatan Parallax merupakan sensor jarak presisi. Dapat melakukan pengukuran jarak 2 cm sampai 3 meter dan sangat mudah untuk dihubungkan ke mirkrokontroller menggunakan sebuah pin I/O.

Sensor PING)) bekerja dengan cara memancarkan sinyal ultrasonic sesaat dan menghasilkan pulsa output yang sesuai dengan waktu pantul sinyal ultrasonic sessat kembali menuju sensor. Dengan mengukur lebar pulsa pantulan tersebut, jarak target didepan sensor dapat diketahui.

Karakteristik

• Tegangan suplai                : 5VDC
• Konsumsi arus                   : 30 mA typ; 35 mA max
• Jarak                                      : 2 cm sampai 3 m (0.8 in sampai 3.3 yrd)
• Input Trigger                      : positive TTL pulse, 2 uS min, 5 µs typ
• Echo Pulse                           : positive TTL pulse, 115 uS to 18.5 ms
• Echo Hold-off                     : 750 µs from fall of Trigger pulse
• Burst Frequency               : 40 kHz for 200 µs
• Burst Indicator LED shows sensor activity
• Delay before next measurement : 200 µs
• Size                                         : 22 mm H x 46 mm W x 16 mm D (0.84 in x 1.8 in x 0.6 in)

Konfigurasi Pin

GND	Ground (Vss)
5 V	5 VDC (Vdd)
SIG	Signal (I/O pin)

Teori Operasi

Bentuk Pancaran Sinyal Sensor

Gambar 5. Spesifikasi sensor ultrasonic PING )) Parallax.

Diagram pewaktuan untuk sensor ultrasonic adalah:

Gambar 6. Teori pengoperasian sensor ultrasonic PING )) Parallax.

Program bahasa C yang digunakan untuk pengoperasian sebagai berikut:

Gambar 7. Fungsi ultrasonic PING )) Parallax

BELAJAR C LANGUAGE dengan CODEVISION AVR jilid 2

ok berikutnya kita belajar tentang input output pada C language

Output:

PORTX = data;

Yaitu untuk mengirim data secara byte ke PortX (X= A,B,C,D). Perintah ini sama dengan out dalam bahasa ATmega8535.

Input:

data_in = PINX;

yaitu mengambil data byte dari PINX (X= A,B,C,D) yang kemudian disimpan ke variable data_in. Perintah ini sama dengan in dalam bahasa assembly Atmega8535.

Sebelum memulai pemrograman dasar I/O dengan bahasa C perlu diketahui bahwa microcontroller Atmega8535 perlu disetting DDR dan PORT agar bias digunakan sebagaimana mestinya.

	DDR bit = 1	DDR bit = 0
PORT bit = 1	Output; High	Input; R pull-up
PORT bit = 0	Output; Low	Input; Floating

Tabel 1. Konfigurasai Pengaturan Port I/O

Contoh:

….

DDRA=0x0F;

PORTA=0xCC;

….

Dari DDR terlihat bahwa port A_0-3 sebagai ouput dan port A_4-7 sebagai input. Sedangkan dari PORT terlihat bahwa PA_0-1 = Low, PA_2-3 = High, PA_4-5 tanpa Rpull-up (floating) dan PA_6-7 dengan Rpull-up.

 Kontrol PORT I/O per bit

Perintah input dan output pada mikro juga bisa dilakukan per bit dengan cara:

Output

PORTX.bitn = data;

Yaitu untuk mengirimkan data bit (0 atau 1) ke PortX (X= A,B,C,D) bit ke-n. Perintah ini setara dengan sbi  dalam bahasa assembly.

Contoh:

….

PORTB.3 = 1;

….

Artinya adalah bit 3 PORTB di beri nilai 1.

Input

Data_in = PINX.bitn;

Yaitu mengambil data bit dari PINX (X=A,B,C,D) bit ke n yang kemudian disimpan ke variable data_in. Perintah ini setara dengan cbi dalam bahasa assembly.

Contoh:

            ….

            Data_in = PINB.3;

            ….

Artinya adalah mikro mengambil data bit pada PORTB bit ke-3. NIlai dari perintah ini hanya 0 atau 1.
